Що таке Airbag: побудова і принцип роботи системи безпеки авто

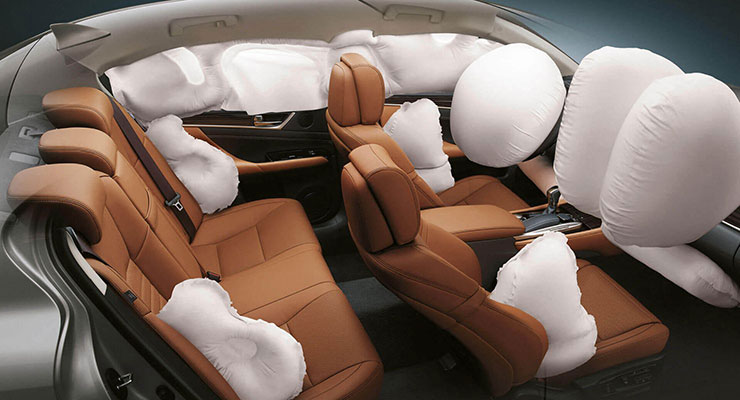

Подушка безпеки airbag є елементом пасивної безпеки сучасних автомобілів, покликаною мінімізувати травми водія та пасажирів під час аварії. Подушки аірбег вбудовуються в різні елементи салону – торпедо, кермо, стелю та сидіння машини.

Airbag – це інноваційна система безпеки авто, яка швидко реагує на зіткнення, розкриваючи подушки, які пом'якшують удар об кермо, панель приладів чи інші тверді елементи салону. Про наявність подушок безпеки авто свідчать написи airbag на певних елементах у салоні.

Як побудована система безпеки Airbag

Система безпеки авто містить наступні елементи.

1. Система керування

Система керування складається з датчиків зіткнення, блоку керування SRS, піропатронів.

• Датчики зіткнення розташовані в різних частинах автомобіля, вони фіксують силу та напрямок удару.

• Блок керування SRS – це електронний блок, який обробляє сигнали від датчиків і приймає рішення про спрацювання Airbag.

• Піропатрони – містять вибухову речовину, яка ініціює моментальний процес надування подушки.

2. Газогенератори

Складні пристрої, в яких відбувається змішування газів, що утворюються при спрацюванні піропатронів, з хімічними речовинами для збільшення об'єму. Кожен аірбег оснащений окремим газогенератором.

3. Подушки безпеки авто

Тканинні еластичні мішки з нейлону, які складаються в невеликий об'єм і розташовуються в кермі, панелі приладів або сидіннях. При спрацюванні системи airbag вони миттєво надуваються, утворюючи м'яку перешкоду, яка пом’якшує удар.

Види подушок безпеки

Існує кілька типів подушок безпеки, кожна з яких призначена для захисту певних частин тіла – фронтальні, бічні, колінні, для захисту пасажирів на задньому сидінні.

Фронтальні подушки безпеки

Найпоширеніший тип подушок, які розташовані в кермі – для водія, та в панелі приладів – для переднього пасажира. Вони спрацьовують при лобовому зіткненні, пом'якшуючи удар об кермо або панель.

Бічні подушки безпеки

Аірбег захищають голову та тулуб від травм при бічних зіткненнях.

• Airbag вбудовані в спинки сидінь – захищають грудну клітку та таз.

• Шторки безпеки – розташовані в дверях або в стелі автомобіля, запобігають черепно-мозкових травм.

Колінні подушки

Розташовані під панеллю приладів і захищають коліна водія та переднього пасажира від травм при зіткненні.

Центральні подушки

Airbag знаходяться між передніми сидіннями, захищають голову та грудну клітку пасажирів, які сидять спереду, від зіткнення один з одним.

Подушки безпеки для задніх пасажирів

Деякі моделі авто оснащені подушками безпеки для задніх пасажирів, які можуть бути розташовані в спинках передніх сидінь або в стелі.

Зовнішні Аірбег

Цей тип подушок призначений для захисту пішоходів при зіткненні з автомобілем. Вони можуть бути встановлені в капоті, під бампером. Через необхідність спрацювання таких airbag до зіткнення, потрібне застосування штучного інтелекту. Тому масового випуску авто із зовнішніми аірбег поки не налагоджено.

Принцип роботи системи безпеки Airbag

Коли авто потрапляє в аварію, датчики зіткнення фіксують різке уповільнення або зміну напрямку руху.

• Сигнал від датчиків надходить до блоку керування SRS (Supplemental Restraint System), який обробляє отримані дані та приймає рішення про необхідність спрацювання певної подушки Airbag.

• Якщо блок керування визначає загрозу для безпеки, він подає сигнал на спрацювання піропатронів.

• Піропатрони містять невелику кількість вибухової речовини, яка при спрацюванні миттєво згоряє, виділяючи велику кількість газу в певній кількості, залежно від сили та місця удару.

• Газ під високим тиском надходить в газогенератор, де змішується з хімічними речовинами, які сприяють подальшому збільшенню об'єму газу.

• В результаті цього процесу подушка безпеки надувається за частки секунди, утворюючи м'яку перешкоду між тілом людини та твердими елементами салону.

Умови спрацьовування подушок безпеки

Автовиробники встановлюють різноманітні алгоритми спрацьовування airbag.

• Подушки розкриваються лише при швидкості руху авто не менш як 20 км/год.

• На деяких авто airbag не відкриється, якщо не застібнутий ремінь безпеки.

• Якщо подушки вбудовані в передню панель авто, пасажир не повинен класти на неї ноги, щоб не отримати важкі травми при спрацьовуванні аірбег.

• У випадку, коли авто оснащене бічними подушками, вбудованими у сидіння, на них не можна одягати чохли.

• Аірбег може не спрацювати, якщо на сидінні пасажира ніхто не сидить.

• Бувають і випадкові спрацьовування аірбег.

Діагностика безпеки авто Airbag

Система Airbag призначена для пом'якшення ударів та зменшення можливих травм, врешті – для рятування життя під час зіткнення. Тому регулярна діагностика цієї системи є вкрай необхідною.

Чому важлива діагностика Airbag?

• Несправна система airbag може не спрацювати в момент аварії, що призведе до серйозних травм.

• Багато автовиробників вимагають регулярної діагностики систем безпеки для збереження гарантії.

• Справна система безпеки Airbag підвищить вартість автомобіля при продажу.

Коли необхідно проводити діагностику Airbag?

• Після ДТП – навіть незначна аварія може пошкодити систему аірбег.

• При заміні акумулятора – деякі моделі автомобілів вимагають скидання налаштувань системи Airbag після заміни акумулятора.

• При модифікації електропроводки – будь-які роботи з електропроводкою можуть вплинути на роботу системи.

• При спрацюванні подушок – необхідно замінити всі компоненти системи.

• При наявності помилок – якщо на приладовій панелі горить індикатор Airbag, це сигнал про несправність системи.

• Регулярно – рекомендується проводити діагностику Airbag раз на рік або кожні 20 000 км пробігу.

Відновлення систем Airbag

Ремонт Airbag – це відповідальний процес, який вимагає високої кваліфікації фахівця та спеціального обладнання.

Що включає в себе відновлення Airbag?

• Майстер визначає причину несправності.

• Замінюються подушки безпеки, датчики удару, блок управління та інші елементи, які вийшли з ладу.

• Необхідно запрограмувати блок управління під конкретний автомобіль.

• Після відновлення аірбег проводиться тестовий запуск системи для підтвердження її працездатності.

Чому не можна виконувати відновлення аірбег самостійно?

• Система безпеки авто має унікальну електронну начинку, яку складно відремонтувати без спеціального обладнання та знань.

• Неправильне відновлення безпеки авто може призвести до того, що подушки безпеки не спрацюють в момент аварії або спрацюють помилково.

• Більшість виробників автомобілів анулюють гарантію на авто, якщо відновлення airbag проводилося не в авторизованому сервісі.

Важливо пам'ятати: airbag є лише одним з елементів системи пасивної безпеки авто. Для забезпечення максимального захисту необхідно завжди використовувати ремені безпеки, дотримуватися правил дорожнього руху та обирати автомобілі з високим рівнем безпеки.
